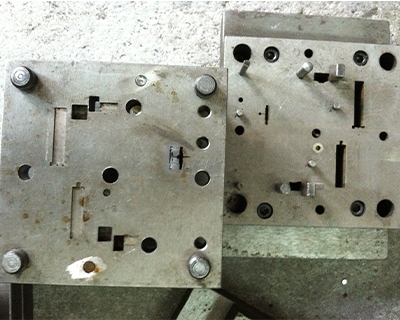

大連沖壓模具的工作條件不同，對其零件材料的要求也有所差異。

    目前制造沖壓模具的材料絕大部分以鋼材為主，常用的模具工作部件材料的種類有：碳素工具鋼、低合金工具鋼、高碳 高鉻或中 鉻工具鋼、中碳合金鋼、高速鋼、基體鋼以及硬質(zhì)合金、 鋼結硬質(zhì)合金 等等。在模具中應用較多的碳素工具鋼為T8A、T10A等，優(yōu)點為加工性能好，價格便宜。但淬透性和紅硬性差，熱處理變形大，承載能力較低。低合金工具鋼是在碳素工具鋼的基礎上加入了適量的合金元素。與碳素工具鋼相比，減少了淬火變形和開裂傾向，提高了鋼的淬透性，耐磨性亦較好。用于制造模具的低合金鋼有 CrWMn、9Mn2V、7CrSiMnMoV(代號CH-1)、6CrNiSiMnMoV(代號GD)等。

    對于薄板沖裁模具的工作零件用材要求具有高的耐磨性和硬度，而對厚板沖裁 模除了 要求具有高的耐磨性、抗壓屈服點外，為防止模具斷裂或崩刃 ，還應具有高的斷裂抗力、較高的抗彎強度和韌性。要求模具工作零件材料具有良好的抗粘附性（抗咬合性）、高的耐磨性和硬度、一定的強韌性以及較好的切削加工性能，而且熱處理時變形要小。要求模具工作零件有高的強度和硬度、高耐磨性，為避免沖擊折斷，還要求有一定的韌性。由于擠壓時會產(chǎn)生較大的升溫，所以還應具有一定的耐熱疲勞性和熱硬性，沖壓模具材料的種類及特性，制造沖壓模具的材料有鋼材、硬質(zhì)合金、 鋼結硬質(zhì)合金 、鋅基合金、低熔點合金、鋁青銅、高分子材料等等。

    模具中常用的基體鋼有 6Cr4W3Mo2VNb（代號65Nb）、7Cr7Mo2V2Si（代號LD）、5Cr4Mo3SiMnVAL（代號012AL）等。硬質(zhì)合金的硬度和耐磨性高于其它任何種類的模具鋼，但抗彎強度和韌性差。用作模具的硬質(zhì)合金是 鎢鈷類 ，對沖擊性小而耐磨性要求高的模具，可選用 含鈷量較低 的硬質(zhì)合金。對沖擊性大的模具，可選用 含鈷量較高 的硬質(zhì)合金。高速鋼也需要改 鍛 ，以改善其碳化物分布 。在高速鋼的基本成分上添加少量的其它元素，適當增減含碳量，以改善鋼的性能。這樣的鋼種統(tǒng)稱基體鋼。它們不僅有高速鋼的特點，具有一定的耐磨性和硬度，而且抗疲勞強度和韌性均優(yōu)于高速鋼，為高強 韌性冷作模具鋼 ，材料成本卻比高速鋼低。

    選用沖裁模具材料應考慮工件生產(chǎn)的批量，若批量不大就沒有必要選擇高壽命的模具材料；還應考慮被沖工件的材質(zhì)，不同材質(zhì)適用的模具材料亦有所不同。對于沖裁模具，耐磨性是決定模具壽命的重要因素，鋼材的耐磨性取決于碳化物等硬質(zhì)點相的狀況和基體的硬度，兩者的硬度越高，碳化物的數(shù)量越多，則耐磨性越好。常用沖壓模具鋼材耐磨性 的劣優(yōu)依次 為碳素工具鋼 — 合金工具鋼 — 基體鋼 — 高碳高鉻鋼 — 高速鋼 — 鋼結 硬質(zhì)合金 — 硬質(zhì)合金。此外還必須考慮工件的厚度、形狀、尺寸大小、精度要求等因素對模具材料選擇的影響。
