沖壓模具常見問題及解決對策分析

    模具材料對模具壽命的影響是材料種類、化學成分、組織結構、硬度和冶金質量等諸岡索的綜合反映。不同材質的模具壽命往往不同。為此，對于沖模工作零件材料提出兩項基本要求：因而必須具有對各種加工工藝的適應性，如可鍛性、可切削加工性、淬硬性、淬透性、淬火裂紋敏感性和磨削加工性等。通常根據(jù)沖壓件的材料特性、生產批量、精度要求等，選擇性能優(yōu)良的模具材料，同時兼顧其工藝性和經(jīng)濟性。

    材料的使用性能應具有高硬度(58~64HRC)和高強度，并具有高的耐磨性和足夠的韌性，熱處理變形小，有一定的熱硬性；工藝性能良好。沖模工作零件加工制造過程一般較為復雜．實踐證明．模具的熱加工質量對模具的性能與使用壽命影響甚大。鍛造工藝，這是模具工作零件制造過程中的重要環(huán)節(jié)。對于高合金工具鋼的模具，通常對材料碳化物分布等金相組織提出技術要求。

    此外，還應嚴格控制鍛造溫度范圍，制定正確的加熱規(guī)范，采用正確的鍛造力法，以及鍛后緩冷或及時退火等。 預備熱處理。應視模具工作零件的材料和要求的不同分別采用退火、正火或調質等預備熱處理工藝， 這樣有利于保證淬火、回火質量，提高模具壽命。使碳化物球化、細化，促進碳化物分布均勻性。這是模具熱處理中的關鍵環(huán)節(jié)。

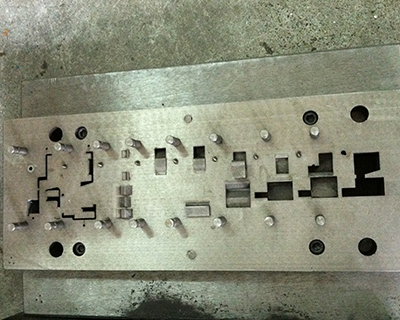

    在級進模的沖壓生產中，針對沖壓不良現(xiàn)象必須做到具體分析，采取行之有效的處理對策，從根本上解決所發(fā)生之問題，如此才能降低生產成本，達到生產順暢。以下就生產中常見的沖壓不良現(xiàn)象其產生的原因及處理對策分析如下，供模具維修人員參考。沖模淬火加熱時特別應注意防止氧化和脫碳，應嚴格控制熱處理工藝規(guī)范，在條件允許的情況下，可采用真空熱處理。

    沖件毛邊. 原因： A、研修刀口；B、控制凸凹模加工精度或修改設計間隙；C、研修刀口；D、調整沖裁間隙確認模板穴孔磨損或成型件加工精度等問題；E、更換導向件或重新組模。對策A、刀口磨損； B、間隙過大研修刀口后效果不明顯；C、刀口崩角; D、間隙不合理上下偏移或松動； E、上下錯位。跳屑壓傷 原因：A、間隙偏大； B、送料不當；C、沖壓油滴太快，油粘；F、凸模太短，插入凹模長度不足；

    對策：A、控制凸凹模加工精度或修改設計間隙；B、送至適當位置時修剪料帶并及時清理模具；C、控制沖壓油滴油量，或更換油種降低粘度；D 模具、研修后必須退磁；E、研修凸模刀口； F、調整凸模刃入凹模長度；G、更換材料，修改設計。凸模刃入端面裝頂出或修出斜面或弧性（注意方向）。減少凸模刃部端面與屑料之貼合面積；H、減小凹模刃口的鋒利度，減小凹模刃口的研修量，增加凹模直刃部表面的粗糙度（被覆），采用吸塵器吸廢料。降低沖速，減緩跳屑。
